SF-1F复合无油翻边轴套

基本特性

主要参数

	静承载	250N/mm²	摩擦系数		0.03~0.20
最大承载	低速运转	140N/mm²	最大线速度	干摩擦	2m/s
	旋转、摇摆运动	60N/mm²		流体润滑	5m/s
最大PV值 (干摩擦)	间断性运作	3.6N/mm².m/s	导热系数		42W(m.K)^-1
	长期运作	1.8N/mm².m/s	线膨胀系数		11x11^-6K
使用温度		-195℃~＋280℃

应用特点

1. 无油润滑或少油润滑，适用于无法加油或较难加油的场合，可以在使用时不保养或少保养；
2. 耐磨性能好，摩擦系数小，使用寿命长； 3. 可在-195℃～+280℃范围内使用；
4. 走合性能好，低噪音，无污染； 5. 薄壁结构，质量轻，可缩小机械体积；
6. 在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象；
7. 对磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度；

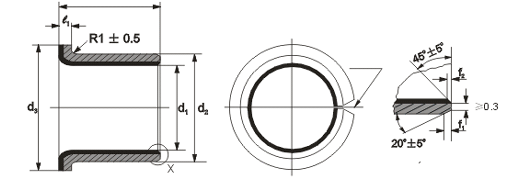

SF-1F 翻边系列轴承标准尺寸（SF-1、SF-1T、SF-1S、SF-1P、SF-1D、SF-1B）

Unit:mm 　

轴径	座孔H7	代号	尺寸					f₁	f₂
			d₁	d₂	d₃±0.25	L±0.25	l₁-0.2
6^-0.013 _-0.028	8^+0.015	06040	6	8	12	4	1	0.5	0.3
		06070				7
8^-0.013 _-0.028	10^+0.015	08055	8	10	15	5.5
		08075				7.5
10^-0.016 -0.034	12^+0.018	10070	10	12	18	7
		10090				9
		10120				12
12^-0.016 -0.034	14^+0.018	12070	12	14	20	7
		12090				9
		12120				12
14^-0.016 -0.034	16^+0.018	14120	14	16	22	12
		14170				17
15^-0.016 -0.034	17^+0.018	15090	15	17	23	9
		15120				12
		15170				17
16^-0.016 -0.034	18^+0.018	16120	16	18	24	12
		16170				17
18^-0.016 -0.034	20^+0.021	18120	18	20	26	12
		18170				17
		18200				20
20^-0.020 -0.041	23^+0.021	20115	20	23	30	11.5	1.5	0.8	0.4
		20165				16.5
		20215				21.5
22^-0.020 -0.041	25^+0.021	22150	22	25	32	15
		22200				20
25^-0.020 -0.041	28^+0.021	25115	25	28	35	11.5
		25165				16.5
		25215				21.5
30^-0.025 -0.050	34^+0.025	30160	30	34	42	16	2	1.0	0.5
		30260				26
35^-0.025 -0.050	39^+0.025	35160	35	39	47	16
		35260				26
40^-0.025 -0.050	44^+0.025	40260	40	44	53	26
		40400				40
